합금 20 파이프 및 튜브: ASTM B729 및 B468 사양 개요

ASTM B729 커버이음매 없는 합금 20(UNS N08020) 파이프 및 튜브용접 이음새 없이 피어싱/압출로 제작되는 반면, ASTM B468은 스트립 성형 및 세로 용접으로 제작된 용접된 합금 20 튜브를 덮습니다. 둘 다 동일한 화학적 성질과 부식 성능을 공유하지만 더 높은-압력, 더 높은-무결성 및 신맛/주변-중요한 서비스에는 B729 심리스가 선호되는 반면, B468 용접 튜브는 열교환기 및 낮은-압력 작업에 대한 비용-효율적인 선택입니다.

한 문장으로 말하자면, 압력, 무결성 또는 검사 심각도가 설계에 영향을 미치는 경우 ASTM B729 이음매 없는 파이프/튜브를 지정하고 세로 용접이 허용되는 경제적인 교환기 및 프로세스 튜빙을 위한 ASTM B468 용접 튜브를 지정하십시오. - 둘 다 동일한 황산- 저항을 제공합니다. 왜냐하면 이음매가 아닌 합금이 부식 성능을 정의하기 때문입니다.

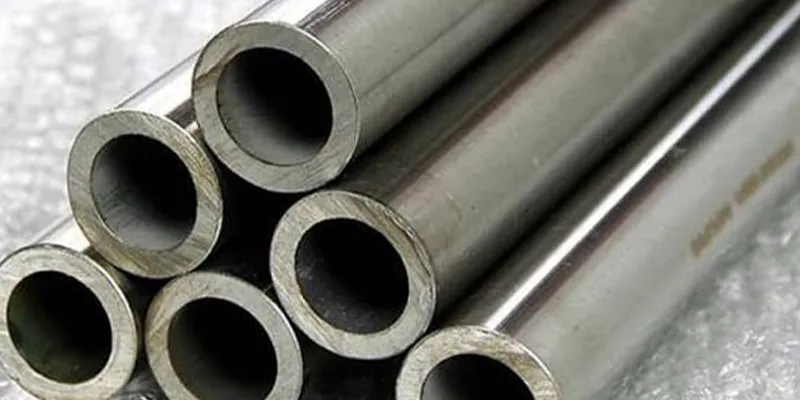

합금 20 파이프 및 튜브란 무엇입니까?

합금 20 파이프 및 튜브는 황산-및 혼합{7}}산 서비스용으로 설계된 니켈-철-크롬-몰리브덴-구리 관형 제품(UNS N08020)이며 압력 및 열 전달 임무를 위해 이음매 없는(B729) 또는 용접(B468) 형태로 제공됩니다.

합금 20에는 니켈 32~38%, 크롬 19~21%, 몰리브덴 2~3%, 구리 3~4%와 안정화를 위한 니오븀(콜럼븀)이 포함되어 있습니다. 이러한 균형은 넓은 농도 범위에서 황산에 대한 강력한 저항성을 제공하여 적당한 온도에서 10~80% H2SO4 범위에서 316L보다 약 5~50배 더 ​​뛰어난 성능을 발휘합니다.

파이프:파이프는 압력에 따라 유체를 운반합니다(NPS 크기, 일정 벽).

튜브:튜브는 열 교환기 및 계측용입니다(OD/튜브-게이지 제어).

등급:UNS N08020; Carpenter 20Cb-3형(안정화된 초오스테나이트)으로도 알려져 있습니다.

ASTM B729(원활한)는 무엇을 다루나요?

ASTM B729는 피어싱된 빌렛을 열간 -마무리 또는 냉간 인발하여{3}}압력 서비스에 대한 최고 무결성을 갖춘 균질의 무용접 튜브를 생산하는 니켈 합금 이음매 없는 파이프 및 튜브(UNS N08020)에 대한 사양입니다.

종방향 용접이 없기 때문에 B729는 고압 배관, 사워(H2S) 환경 및 용접 무결성이 손상될 수 없는 응용 분야의 기본값입니다.

ASTM B468(용접)은 무엇을 다루나요?

ASTM B468은 스트립으로 형성되고 자동 세로 용접으로 결합된 니켈 합금 용접 튜브(UNS N08020)에 대한 사양입니다. - 용접이 허용되는 열교환기와 중간{4}}압력 튜브를 위한 경제적인 경로입니다.

쉘{0}}및-튜브 열교환기와 중요하지 않은-공정 라인의 경우 B468 용접 튜브는 저렴한 비용으로 동일한 합금 내식성을 제공합니다. 참고: 용접된 파이프(튜브 아님)의 경우 ASTM B464가 병렬 사양입니다. B468은 특히 용접 튜브를 다룹니다.

B729와 B468에는 어떤 화학이 필요합니까?

두 사양 모두 동일한 UNS N08020 화학을 요구합니다. - 솔기 경로는 용접을 안정화하고 민감화를 방지하기 위해 니오븀이 첨가된 합금 -을 변경하지 않습니다.

탄소 함량의 최소 8배에 해당하는 니오븀(Cb) 요건이 핵심 안정제입니다. 이는 탄소를 묶어 용접부에서 크롬 탄화물이 석출되지 않도록 하여 제작 전반에 걸쳐 내식성을 유지합니다.

합금 20 파이프와 튜브는 어떤 기계적 특성을 충족해야 합니까?

B729와 B468 모두 동일한 어닐링된 기계적 최소값을 요구합니다. 인장 강도 550MPa(80ksi), 항복 강도 240MPa(35ksi), 연신율 30%-는 제품이 솔기 경로에 관계없이 야금학적으로 동일함을 확인합니다.

기계 바닥은 동일하므로 이음매 없는 바닥과 용접 바닥 사이의 선택은 강도가 아닌 무결성, 압력 및 검사 요구 사항에 따라 결정됩니다-.

어떤 크기와 벽 범위가 적용됩니까?

B729 이음매 없는 파이프는 Schedule 5S{10}}160 벽을 사용하여 대략 NPS 1/8부터 NPS 8까지 확장되는 반면, B468 용접 튜브는 외부 직경과 게이지(일반적으로 벽이 0.020~0.250인치인 OD 1/4~5인치)에 따라 주문됩니다. 성능이 아닌 크기 가용성에 따라 어떤 사양이 사용되는지 결정하는 경우가 많습니다.

사용 가능한 구체적인 크기는 공장에 따라 다릅니다. 견적 시 재고 및 비표준 치수를-확인하세요. 더 큰 직경은 종종 용접 제품으로서만 경제적입니다.

이음매 없는 것과 용접된 것의 압력 등급은 어떻게 비교됩니까?

압력 등급은 솔기 -가 아닌 합금의 허용 응력 및 벽 두께에 의해 설정됩니다. 따라서 동일한 벽의 B729 및 B468 제품은 동일한 설계 압력을 가지지만 코드 또는 서비스에 세로 용접이 필요하지 않은 경우 이음매 없는 제품이 선호됩니다.

ASME B31.3에서 전체 방사선 사진이 없는 종방향 용접은 약 0.85의 효율 계수를 가지며 허용 압력을 약간 줄이면 - 이 계수를 피할 수 있습니다. 열{4}교환기 튜브의 경우 용접이 허용되며 B468이 표준입니다.

합금 20 파이프/튜브는 어떻게 부식에 저항합니까?

합금 20은 구리와 고니켈이 보호 부동태 피막을 안정화하기 때문에 대부분의 농도와 온도에서 316L보다 황산에 훨씬 더 잘 견디는 반면, B729와 B468은 솔기-가 아닌 합금 -가 저항을 지배하므로 동일한 부식 거동을 나타냅니다.

값은 부식 차트의 일반적인 엔지니어링 범위입니다. 정확한 농도와 온도는 등부식 차트를 통해 확인하세요. 합금 20은 또한 인산과 여러 혼합산에 대한 저항성을 갖고 있으며, 니오븀 안정화로 인해 용접 영역의 부식 방지-가 유지됩니다.

합금 20 파이프 및 튜브는 어떻게 용접됩니까?

합금 20은 ERNiCrMo-3(인코넬 625 유형)과 같은 니켈-베이스 필러 또는 그에 맞는 합금 20 필러를 사용하고 열 입력을 제어하고 용접 후 청소를 통해 잘 용접됩니다. B729 및 B468 모재에도 동일한 용접 규칙이 적용되지만 B468의 세로 솔기는 적절하게 드레싱되고 검사되어야 합니다.

필러:ERNiCrMo-3 또는 그에 맞는 합금 20 필러.

열:예열 없음; 인터패스는 약 150°C 미만으로 유지됩니다.

감작:중요한 서비스에는 ASTM A262 입계-부식 테스트를 권장합니다.

용접 이음새:B468 용접 튜브의 경우 압연 용접을 드레싱하고 NDE-테스트를 거쳤습니다. 현장 용접은 동일한 규칙을 따릅니다.

Alloy 20 시스템을 완성하는 표준과 제품 형태는 무엇입니까?

B729와 B468은 합금 20 제품군 중 두 가지에 불과합니다. 플레이트(B463), 용접 파이프(B464), 바(B473), 피팅(B366) 및 단조품(B564)이 시스템을 완성하므로 전체 플랜트를 UNS N08020에 구축할 수 있습니다.

합금 20 파이프 및 튜브의 일반적인 용도는 무엇입니까?

합금 20 파이프 및 튜브는 황산 및 혼합산이 - 화학 처리, 산- 산 세척 라인, 인산염 비료 플랜트 및 열 교환기 -를 지배하는 모든 곳에서 압력 라인용 이음매 없는 B729 및 교환기 번들용 용접 B468로 지정됩니다.

구매 주문서에 합금 20 파이프 및 튜브를 어떻게 지정해야 합니까?

사양, 등급, 크기, 벽, 열처리, 테스트 및 최종 준비를 명시적으로 작성합니다. - 모호함은 합금 20 관형이 거부되는 가장 일반적인 원인이므로 정확한 PO는 대체 및 재작업을 방지합니다.

지정:ASTM B729 또는 ASTM B468(이음매 없는 튜브와 용접된 튜브).

등급:UNS N08020, 위 표에 따른 화학.

치수:NPS/일정 또는 OD x 벽; 길이; 끝 경사 또는 일반.

상태:단련 + 절임 + 부동태화; 도착 시 PMI.

테스트:정수압 + 와전류/UT; 중요한 경우 A262 IGC 테스트.

서류:전체 화학 및 인장력을 갖춘 MTC에서 EN 10204 3.1으로.

자주 묻는 질문

B729는 이음매 없는 합금 20 파이프 및 튜브(용접 이음매 없음, 최고의 무결성)를 커버하는 반면, B468은 용접된 합금 20 튜브(세로 용접, 저렴한 비용)를 커버합니다. 둘 다 동일한 UNS N08020 화학 및 내식성을 공유합니다.

용접된 합금 20 튜브는 이음매 없는 튜브보다 약합니까?

아니요. 두 가지 모두 동일한 기계적 최소값(인장 550MPa, 항복 240MPa, 신율 30%)을 충족해야 합니다. 차이점은 강도가 낮은 것이 아니라 검사 초점인 종방향 용접입니다.

황산배관은 어떤 것을 선택해야 하나요?

고압-압력 또는 임계 황산-산 라인에는 ASTM B729를 사용하세요. 용접이 허용되고 비용이 중요한 경우에는 열 교환기 및 저{4}}압력 공정 튜빙에 ASTM B468 용접 튜브를 사용하십시오.

합금 20 파이프를 용접하는 데 사용되는 필러는 무엇입니까?

니켈-베이스 ERNiCrMo-3(인코넬 625 유형) 또는 이와 일치하는 합금 20 필러, 열 입력이 제어되고 예열이 없으며 층간 온도가 약 150°C 미만입니다. 용접 후 열 착색 세척은 부식 저항성을 유지합니다.

합금 20은 염산에 저항합니까?

아니요. 합금 20은 황산 및 인산용입니다. 염산의 경우 Hastelloy C276 또는 C22로 이동합니다.

B468 용접 튜브를 압력 배관에 사용할 수 있습니까?

B468은 특히 용접된 튜브 사양(교환기/계장)입니다. 용접 압력관의 경우 ASTM B464가 병렬 사양입니다. 코드당 적절한 용접 검사를 통해 둘 다 허용됩니다.
