이중 스테인리스강 미세구조: 50/50 오스테나이트-페라이트 균형 및 특성 영향

이중 스테인리스강두 개의 서로 다른 결정상 - 오스테나이트와 페라이트 -가 대략 동일한 비율로 함께 고정되어 있는 미세 구조에서 그 이름을 얻었습니다. 이것은 미용적인 세부 사항이 아닙니다. 상 균형은 이중 파이프, 피팅 또는 단조품이 뛰어난 염화물 부식 저항성과 함께 높은 강도를 제공하는지, 아니면 취성, 균열 또는 예상치 못한 부식으로 인해 조기에 파손되는지 여부를 결정하는 단일 변수입니다.

이 기사에서는 50/50 저울의 설계 방법, 검증 방법, 조달 및 설계 엔지니어가 의존하는 기계 및 부식 성능을 정확하게 형성하는 방법에 대해 설명합니다.

듀플렉스 스테인레스강에서 이상적인 오스테나이트-페라이트 비율은 얼마입니까?

야금학적 목표는 공칭 50% 오스테나이트 / 50% 페라이트 구조이며, 상용 사양에서는 부피 기준으로 대략 35-65% 페라이트의 실제 작업 범위를 허용합니다.

이중 등급은 일반적인 가공 및 사용 온도에서 열역학적으로 안정적인 구조가 BCC(체-중심-입방체) 페라이트와 FCC(면중심{3}}입방체) 오스테나이트 사이에 거의 균등하게 분할되도록 합금됩니다. 두 단계만으로는 알려진 이중 강철의 특성 세트를 생성할 수 없습니다. 페라이트는 높은 항복 강도와 염화물 응력 부식 균열에 대한 저항성을 제공하지만 그 자체로는 저온-취화 및 인성이 감소하는 경향이 있습니다. 오스테나이트는 연성, 인성 및 용접성에 기여하지만 그 자체로는 항복 강도가 약 절반이고 염화물-유발 SCC에 더 취약합니다. 거의 동일한 부피 비율로 두 단계를 혼합하면 각 단계가 서로의 약점을 상쇄할 수 있습니다. 이는 단일 단계 대안에 대해 이중 등급을 지정하는 전체적인 상업적 근거입니다.

듀플렉스 2205(UNS S32205/S31803)에 대한 공장 인증 및 구매 사양은 일반적으로 35{6}}65% 페라이트를 요구하는 반면, 린 듀플렉스 및 슈퍼 듀플렉스 등급은 ASTM A923 및 해당 제품 표준에 따라 자체 인증 범위를 갖습니다. 허용된 대역의 어느 쪽 극단에 대한 판독은 여전히 ​​"사양 내"이지만 특성 프로필이 한 단계의 특성으로 측정 가능하게 이동하므로 열{7}}간 일관성을 평가하는 구매자는 단순히 범위에 대한 합격/불합격이 아닌 실제 페라이트 수치를 요청해야 합니다.

응고 및 냉각 중에 이중 미세구조는 어떻게 형성됩니까?

이중 강철은 100% 페라이트로 응고됩니다. 오스테나이트는 나중에 나타나며 재료가 대략 1000-1300도까지 냉각됨에 따라 페라이트 결정립 경계에서 핵이 형성되고 성장합니다.

이 응고 경로는 이중 강철이 처음부터 부분적으로 또는 전체적으로 오스테나이트로 응고되는 오스테나이트 등급과 매우 다르게 거동하는 야금학적 이유입니다. 용융된 이중 강철이 고상선 이하로 냉각됨에 따라 단상 페라이트 구조를 형성합니다.- 페라이트-플러스-오스테나이트 2상 필드-를 통한 지속적인 냉각은 오스테나이트가 페라이트 결정립 경계에서 석출된 다음 Widmanstätten 라스 및 입계 섬으로 안쪽으로 성장할 수 있게 합니다. 이 변환 창을 통한 냉각 속도는 추가 냉각 또는 공정 담금질을 통해 구조가 고정되기 전에 오스테나이트가 얼마나 형성되는지 직접 설정합니다.

이 변환은 확산으로 제어되므로-임계 범위(얇은 단면, 작은-직경의 튜브 또는 용접 중 전력이 부족한 열-영향부에서 발생할 수 있음)를 통해 너무 빠르게 냉각하면 오스테나이트가 핵생성 및 성장할 시간이 부족해 페라이트가 풍부한 구조가 됩니다.-

너무 느리게 냉각하거나 잘못된 온도에서 너무 오랫동안 유지하면 과도한 오스테나이트가 형성되거나 아래에서 자세히 설명하는 시그마 상과 같은 유해한 금속간 상이 석출될 수 있습니다. 밀 가공 경로 - 열간 압연, 용체 어닐링 및 물 담금질 -은 모두 이러한 변환을 제어하고 제품이 고객에게 도달하기 전에 목표 균형을 유지하기 위해 의도적으로 순서가 지정됩니다.

출처: ASTM A923-21, 단조 이중 오스테나이트/페라이트계 스테인리스강에서 해로운 금속간 상을 검출하기 위한 표준 테스트 방법

질소가 위상 균형 제어의 주요 레버인 이유는 무엇입니까?

질소는 강력한 오스테나이트 안정제이며, 현대 듀플렉스 등급은 특히 상 균형을 50/50에 가깝게 유지하고 유해한 금속간 화합물이 형성되는 온도를 높이기 위해 의도적으로 0.14-0.32% 질소와 합금됩니다.

합금 원소는 두 상 사이에 고르지 않게 분할됩니다. 크롬과 몰리브덴은 페라이트 안정제이며 페라이트 상에 우선적으로 농축됩니다. 니켈과 질소는 오스테나이트 안정제이며 오스테나이트 상에 집중되어 있습니다. 질소는 강력한 오스테나이트 안정화제이자 매우 높은 확산도를 갖는 고용 강화제라는 점에서 특이합니다. 이는 단순히 오스테나이트를 열역학적으로 선호하게 만드는 것이 아니라 냉각 중에 오스테나이트 형성을 가속화한다는 의미입니다.

이러한 이중 효과는 1세대 듀플렉스 등급(저질소)에서 최신 질소{1}}강화 등급(예: 2205)으로의 전환이 야금학적으로 큰 발전을 이룬 이유입니다. 질소를 추가하면 50/50 균형을 달성할 수 있는 실제 냉각 속도 범위가 넓어지고 등급이 실제-밀 및 용접 열 주기에 훨씬 더 잘 견딜 수 있게 됩니다.

또한 질소는 크롬과 몰리브덴이 페라이트 상으로 확산되어 부서지기 쉬운 금속간 화합물(시그마 및 카이 상)을 형성하는 온도를 높여 용접 및 열간 가공 중에 추가 열 마진을 효과적으로 확보합니다. 이는 위상 균형에서의 역할과 함께 모든 이중 가열에서 질소 함량이 지정되고 검증되는 두 번째 독립적인 이유입니다.

출처: ASTM A240/A240M, 크롬 및 크롬에 대한 표준 사양-압력 용기용 니켈 스테인레스 강판, 시트 및 스트립

어떤 솔루션-어닐링 매개변수가 50/50 균형을 유지하나요?

Duplex 2205는 1020도-1100도 범위에서 용액-어닐링되고 즉시 물{4}}급냉됩니다. 온도와 담금질 속도는 모두 하중을 지탱하는 변수이지 공정 편의성이 아닙니다.

용액 어닐링은 금속간 석출물을 용해하고 -목표 페라이트-오스테나이트 비율을 재설정할 수 있을 만큼 충분히 높은 온도에서 수행된 다음 느린 냉각 중에 구조가 표류하기 전에 해당 비율을 동결시키기 위해 급속 담금질을 수행합니다. 페라이트 비율은 적격 범위 내의 어닐링 온도에 따라 증가하기 때문에 공장에서는 용광로 온도를 엄격하게 제어합니다. - 20~30도만 스윙해도 페라이트 함량이 몇 퍼센트 포인트 이동할 수 있습니다.

단면 두께도 중요합니다. 두꺼운-벽 파이프와 단조품은 얇은 판보다 코어에서 더 천천히 냉각되므로 공장에서는 물-급냉 강도(분무 급랭, 교반 탱크)를 조정하여 표면뿐 아니라 전체 -단면에 걸쳐 적절한 냉각 속도를 유지합니다.

700-900도까지 느리거나 중단된 냉각은 시그마-상 석출의 특정 위험 영역입니다. 시그마상 석출은 이 온도에서 빠르게 형성되고 소량이라도 인성과 내식성을 심각하게 저하시키는 금속간 화합물입니다. 이것이 바로 용체화-어닐링 듀플렉스 제품이 공랭식이 아닌 급냉-되어야 하는 이유이며, 제대로 수행되지 않은 용접 수리 또는 제어되지 않은 응력-완화 주기를 포함하여 이 범위-에서 후속 열 노출이 일상적인 공정 단계가 아닌 야금학적 위험으로 처리되는 이유입니다.

위상 균형이 50/50에서 벗어나면 어떻게 되나요?

과도한 페라이트는 강도와 SCC 저항을 위해 인성과 용접성을 교환합니다. 과도한 오스테나이트는 연성 및 인성을 위해 강도와 공식 저항을 교환합니다. - 어느 쪽도 등급에 지정된 균형 잡힌 성능을 제공하지 않습니다.

크롬, 몰리브덴 및 질소는 두 상 사이에 불균등하게 분배되기 때문에 상 분율의 변화는 각 상의 국지적 화학과 그에 따른 개별 특성의 변화이기도 하여 효과를 복잡하게 만듭니다. 적격 범위를 벗어난 실제 결과는 아래에 요약되어 있습니다.

출처: 이중 스테인리스강 제조를 위한 IMOA 실무 지침; ASTM A923-21

위상 균형은 어떻게 기계적 특성으로 변환됩니까?

올바르게 균형 잡힌 이중 구조는 표준 오스테나이트 스테인리스 강의 최소 항복 강도의 약 2배에 필적하거나 더 나은 연성을 제공하여 동일한 압력 등급에서 더 얇은 단면을 허용합니다.

강화 메커니즘은 간단합니다. 페라이트 단독은 본질적으로 스테인리스 구성에서 오스테나이트보다 더 강하며, 세립된-상호 고정 2상 구조는 각 상 단독으로 나타나는 것 이상으로 상 경계에서 더욱 강화를 추가합니다. 아래 표는 듀플렉스 2205에 대한 ASTM A240 최소 특성을 316L 오스테나이트 스테인리스 및 슈퍼 듀플렉스 2507과 비교합니다.

압력 유지 구성요소의 경우{0}}이 강도 차이는 동일한 서비스에서 316L을 듀플렉스 2205로 대체할 때 일반적으로 보고되는 벽 두께 및 무게 감소의 기초입니다. - 일반적으로 동등한 압력 등급에 대해 벽이 30~50% 더 얇아지며, 이는 EETA의 전용 2205 대 316L 강도 비교에서 자세히 다루고 있습니다.

출처: ASTM A240/A240M 및 ASTM A789/A789M 최소 기계적 특성 요구 사항

위상 균형은 부식 저항을 어떻게 제어합니까?

합금 원소가 두 상 사이에 고르지 않게 분할되기 때문에 이중 강의 내식성은 두 상에 독립적으로 도달하는 적절한 피팅-저항 수준-에 따라 달라집니다. 균형 잡힌 구조는 어느 상도 약한 연결이 되지 않도록 보장합니다.

공식 저항에 가장 큰 영향을 미치는 두 가지 원소인 크롬과 몰리브덴은 모두 페라이트 상을 선호하는 반면, 질소 - 또한 강한 공식 저항 기여자-인 -는 오스테나이트를 선호합니다. 잘 설계된 이중 구성은 국지적으로 약한 위상을 가리는 높은 벌크-평균 PREN에 의존하는 대신 각 위상이 개별적으로 적절한 피팅 저항 등가수(PREN=%Cr + 3.3×%Mo + 16×%N)에 도달하도록 균형을 이룹니다. 이것이 질소 함량이 최소값이 아닌 범위로 지정되는 이유입니다. 질소가 너무 적으면 페라이트 상이 잘 보호되더라도 공식 저항을 위해 오스테나이트 상이 합금 상태로 남게 됩니다.{10}}

출처: NACE/ASTM 공통 산업 규칙에 따른 PREN 공식; ASTM A240/A789 화학 성분 제한

제조 및 QC에서 위상 균형을 어떻게 확인합니까?

페라이트 함량과 유해한 금속간 화합물이 없음은 ASTM A923 및 ASTM E562/E1245에 따라 일상적인 QC를 위한 자기 페리스코프 측정과 심판 및 인증 테스트를 위한 금속학 점 계산 또는 이미지 분석을 통해 검증됩니다.

ASTM A923은 각각 다른 실패 모드를 목표로 하는 세 가지 테스트 방법을 정의합니다. 방법 A는 낮은 배율에서 금속간 상을 검출하기 위한 금속 조직학적 에칭-및 검사 절차입니다. 방법 B는 금속간 -상 취화가 충격 에너지 감소로 명확하게 나타나기 때문에 실제 화면으로 사용되는 샤르피 충격 인성 시험입니다. 방법 C는 금속간 석출물에 인접한 크롬- 및 몰리브덴- 고갈 영역으로 인한 피팅 민감성을 감지하는 -염화제2철 부식 테스트(ASTM G48 기준)입니다.

재료는 벌크 화학 및 페라이트-퍼센트 검사를 통과하더라도 소량의 시그마 상이 형성된 경우 방법 C에 여전히 실패할 수 있습니다. 이것이 바로 염화물 서비스에 중요한 이중 구성 요소를 지정하는 구매자가 표준 공장 인증에 번들로 포함되어 있다고 가정하기보다는 명시적으로 ASTM A923 테스트를 요청해야 하는 이유입니다.

생산 중 일상적인 페라이트-퍼센트 확인을 위해 공장에서는 일반적으로 속도에 대해 자기 페리트스코프를 사용하며, -연마 및 에칭된 금속 단면에 대한 ASTM E562 수동 점 계산 또는 ASTM E1245 자동 이미지 분석과 주기적으로 교차 검사합니다. - 이 두 가지 파괴 방법은 페리스코프 판독값이 논쟁의 여지가 있거나 새로운 열처리 절차를 승인할 때 심판 표준으로 남아 있습니다.

용접은 열 영향-영향부의 위상 균형을 어떻게 방해합니까?

용접 열-영향을 받는 부분은 일상적으로 재응고되고 너무 빨리 재가열되어 자연적인 오스테나이트 개질이 이루어지지 않으므로 이중 용접 절차에서는 모재 금속의 원래 화학적 성질에 의존하기보다는 균형을 회복하기 위해 의도적으로 니켈을 사용하여 용가재를 합금합니다.

용접 중에 용융 라인에 인접한 HAZ는 용체 어닐링 온도 이상으로 잠시 가열된 후 압연 공정보다 훨씬 빠르게 냉각됩니다. - 일반적으로 물 담금질이 아닌 주변 조건에서 공냉-합니다. 이러한 제어되지 않는 급속 냉각은 페라이트 형성을 선호하며 관리되지 않는 용접에서 HAZ 페라이트 함량을 70{5}}90%로 밀어낼 수 있습니다. 이는 적격 모재 범위를 훨씬 벗어나 접합부가 구조적으로 가장 취약한 부분에서 인성과 내식성이 손실됩니다.

표준 완화는 두 가지입니다. 첫째, 이중 용접용 용가재(예: 2205의 경우 ER2209)는 일치하는 모재보다 약 2.5-4% 더 많은 니켈로 구성되므로 빠른 HAZ 냉각을 사용하더라도 용접 금속 자체를 허용 가능한 균형으로 되돌릴 수 있을 만큼 충분한 오스테나이트 핵이 생성됩니다. 둘째, 용접 절차는 적합한 창 내에서 열 입력 및 패스간 온도를 제어합니다. - 열 입력이 너무 낮으면 HAZ에서 오스테나이트 개질에 필요한 시간이 부족해지고, 열 입력이 너무 높으면 열 주기의 느린 냉각 측면에서 시그마-상 석출이 발생할 위험이 있습니다. 멀티패스 용접은 이러한 위험을 더욱 가중시킵니다. 각 후속 패스가 이전 HAZ를 재가열하기 때문에 ASTM A923 승인 테스트를 통한 WPS 인증이 선택적 검사가 아닌 이중 압력 용접에 대한 표준 요구 사항이 됩니다.

출처: AWS D1.6/D1.6M 및 ASME 섹션 IX 이중 용접 절차 자격 실무

Duplex 2205와 Super Duplex 2507은 위상-균형 제어 측면에서 어떻게 비교됩니까?

두 등급 모두 동일한 35-65% 페라이트 창을 목표로 하지만 2507의 크롬, 몰리브덴 및 질소 함량이 높기 때문에 실제 처리 마진이 좁아져 상-균형 제어가 더 까다로워지고 놓칠 경우 결과가 더 커집니다.

슈퍼 듀플렉스 2507은 표준 듀플렉스 2205보다 상당히 높은 PREN을 위해 합금되어 있습니다. 즉, 냉각이 너무 느린 경우 금속간{2}}상 형성을 유도하는 데 비례적으로 더 많은 크롬과 몰리브덴을 사용할 수 있다는 의미입니다. 실제로 이는 두 등급이 동일한 공칭 페라이트 범위에 대해 인증을 받았음에도 불구하고 2507에 2205에 비해 밀 처리 및 현장 용접 중에 더 좁은 안전 냉각-속도 및 열-입력 범위를 제공합니다. 이것이 슈퍼 듀플렉스 제조 사양이 일반적으로 표준 듀플렉스 작업보다 더 엄격한 패스간 온도 제한과 더 빈번한 ASTM A923 검증을 요구하는 이유입니다. - 목표는 원칙적으로 동일하지만 오류 허용 범위는 더 작습니다.

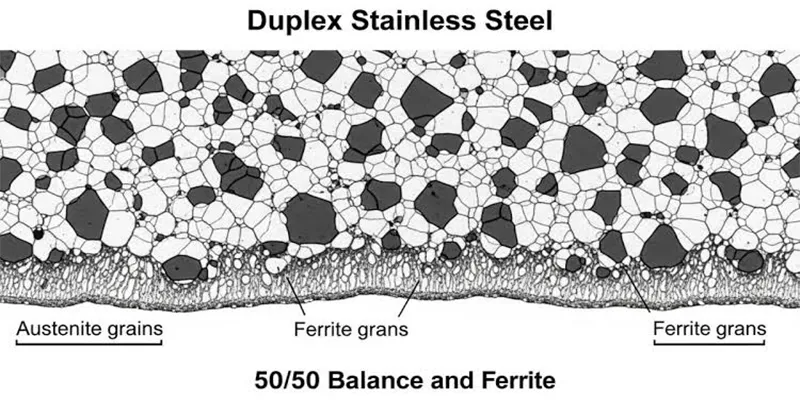

이중 단계-잔액 확인

이중 구매 주문서의 상 균형을 확인하려면 구성, 페라이트 비율, ASTM A923 테스트, 열처리 기록 및 용접 절차 자격 등 5가지 확인이 필요합니다.

크롬/몰리브덴/니켈뿐만 아니라 질소 함량이 공장 테스트 보고서의 지정된 범위 내에 있는지 확인하십시오.

35~65% 창에 대해 실제 보고된 페라이트 비율(단지 합격/실패 설명이 아님)을 요청하거나 구매 사양에 명시된 더 엄격한 범위를 요청하세요.

특히 염화물 또는 신맛이 나는 서비스에 대해 ASTM A923 테스트(지정된 방법 A, B 또는 C)가 수행되고 통과되었는지 확인합니다.

적격한 절차와의 일관성을 위해 열처리 인증서에 기록된 용액{0}}어닐링 온도와 담금질 방법을 검토하세요.

용접된 조립품의 경우 WPS/PQR이 일치하는 전체 합금 용가재(예: 2205의 경우 ER2209)를 사용했으며 적격한 열-입력 및 층간-온도 제한 내에서 유지되었는지 확인하세요.

해외 또는 신{0}}서비스 프로젝트의 경우 기본 ASTM 요구사항 외에도 NORSOK M-630/M-601 또는 NACE MR0175/ISO 15156을 준수하는지 확인하세요.

자주 묻는 질문

Q: 듀플렉스 스테인리스강은 항상 페라이트 50%와 오스테나이트 50%입니까?

A: 번호 "50/50"은 공칭 설계 목표를 설명하지만 적격 생산 재료는 일반적으로 등급 및 사양에 따라 35-65% 페라이트 범위 내에 속합니다. 비열의 실제 페라이트 함량은 밀 테스트 보고서에 보고됩니다.

Q: 소재 제작 후 페라이트 함량을 조정할 수 있나요?

답변: 전체 재-해결-어닐링 및 재급냉 주기를 통해서만 가능합니다. 이는 잔액을 재설정하지만 재인증을 받아야 합니다. 페라이트 함량은 냉간 가공, 기계 가공 또는 가벼운 열처리로는 의미 있게 조정될 수 없습니다.

Q: 용접은 항상 듀플렉스 스테인리스강의 인성을 감소시키나요?

A: 용접 절차가 적절하게 검증된 경우에는 그렇지 않습니다. 전체적으로 용접된 용가재와 제어된 열 입력은 용접 금속의 허용 가능한 위상 균형을 복원합니다. 주요 위험은 HAZ와 제대로 제어되지 않은 다중 통과 시퀀스에 있습니다.

Q: 왜 일부 듀플렉스 밀 인증서에서는 페라이트 함량을 보고하고 다른 인증서에서는 보고하지 않습니까?

A: 페라이트 함량 보고는 일반적으로 구매 사양에 따라 이루어집니다. 중요한 염화물 또는 신맛 서비스가 필요한 구매자는 자동으로 포함된다고 가정하기보다는 구매 주문서에 ASTM A923 테스트 및 페라이트 보고를 명시적으로 지정해야 합니다.

Q: 페라이트 비율이 높을수록 내식성은 항상 나빠지나요?

A: 반드시 - 페라이트 자체는 더 높은 크롬 및 몰리브덴 함량을 가지며 염화물 SCC에 잘 견딥니다. 부식 위험은 특히 페라이트가 풍부한-조건 또는 느린 냉각을 동반할 수 있는 금속간 -상 석출(시그마/치)에서 발생하며, 중간 정도의 페라이트가-풍부하지만 금속간화합물이 없는-구조에서 발생하지 않습니다.
