Inconel 600 대 Monel 400: 부식성 및 해양 응용 분야를 위한 니켈 합금 선택

가성소다와 해수에는 Monel 400(UNS N04400)을 선택하고, 고온-온도 산화, 탈기된 고순도 증기 및 건조 염소에는 Inconel 600(UNS N06600)을 선택하세요. Monel 400은 크롬이 포함되지 않은 니켈-구리 합금입니다. 이는 부동태 산화 피막에 의존하지 않기 때문에 매우 낮은 부식 속도로 뜨거운 수산화나트륨과 흐르는 바닷물에서 살아남고, 같은 이유로 대략 540C 이상의 공기에서도 작동하지 않습니다.

인코넬 600은 니켈-크롬-철 합금으로, 14~17%의 크롬이 끈질긴 Cr2O3 스케일을 형성합니다. 이 스케일은 산화 서비스에서 1093C까지 유지되지만 불화수소산에 대한 답이 없는 합금이 됩니다. 두 합금 모두를 무효화하는 단일 조건은 니켈 200 또는 201이 기준 물질이 되는 농축된 가성의 염소산염 오염입니다. 합금을 선택하기 전에 스트림 화학을 설정하십시오.

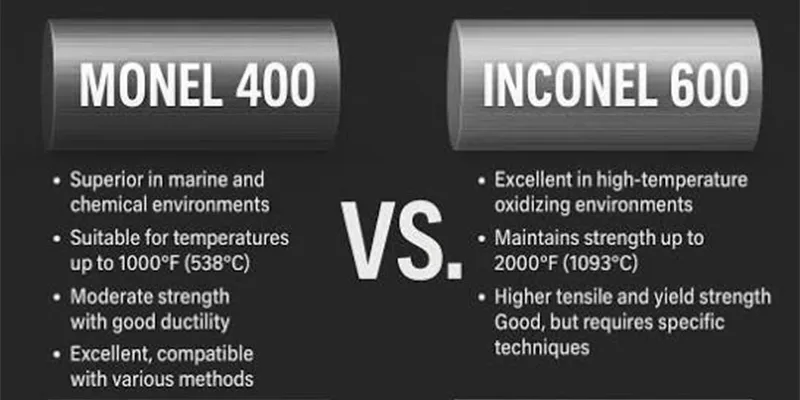

인코넬 600 대 모넬 400

Monel 400은 가성소다와 해상 서비스에 더 나은 기본값이고, Inconel 600은 고온 산화, 산화성 산 및 탈기된 고순도 증기에 더 나은 기본값입니다-. 공정의 주요 위험이 알칼리 및 염화물-함유 물의 일반적인 부식인지, 아니면 고온 환경의 열 및 균열인지에 따라 순위가 바뀐다.-

이론적 근거: 두 합금은 서로 다른 보호 메커니즘을 기반으로 제작되었으며 다른 모든 것은 그에 따라 이루어집니다. Monel 400은 니켈-구리 고용체 - 약 63-65% 니켈과 28-34% 구리의 고유한 귀족성에 의존하므로 부동태 피막이 파손되어도 저항이 붕괴되지 않지만 고온 산화로부터 보호하는 피막도 없습니다. 인코넬 600은 산화 조건에서 재생되는 산화크롬 스케일을 사용하므로 1093C(2000F)의 공기 중에서 견디며 불화수소산과 같은 환원산에는 사용할 수 없습니다. 프로세스가 어떤 메커니즘을 공격하는지 식별하고 그 사이의 선택은 일반적으로 단일 단계로 결정됩니다.

표 1 - Inconel 600 대 Monel 400: 헤드라인 선택 비교

인코넬 600과 모넬 400은 무엇이며 왜 그렇게 자주 비교됩니까?

인코넬 600그리고모넬 400두 가지 모두 가장 오래되고 가장 널리 비축된 고용체 니켈 합금이며 동일한 상업적 틈새 시장을 점하고 있기 때문에 지속적으로 비교됩니다. 둘 다 스테인리스강보다 훨씬 비싸고, 둘 다 Hastelloy C276과 같은 몰리브덴-함유 초합금보다 훨씬 저렴하며, 둘 다 동일한 창고에서 동일한 밀 형태로 일상적으로 제공됩니다.

근거: 설계 팀이 316L이 부식성 회로 또는 해수 라인에서 결함이 있음을 발견하면 처음 두 개의 니켈{1}합금 견적은 거의 항상 Inconel 600과 Monel 400입니다. 두 합금의 원자재 비용도 겹치므로 결정 기준으로 가격이 낮아지고 대신 부식 데이터 및 제조 요구 사항에 따라 결정이 내려지게 됩니다. 그렇기 때문에 습관적으로 비교하기보다는 제대로 비교하는 것이 가치가 있습니다.

인코넬 600(UNS N06600)이란 무엇입니까?

인코넬 600은 UNS N06600 및 Werkstoff 2.4816(EN NiCr15Fe)으로 표준화된 최소 72% 니켈, 14-17% 크롬 및 6~10% 철을 함유한 니켈-크롬-철 합금입니다. 비자성체이므로 열처리로 경화할 수 없고 냉간가공으로만 강화됩니다.

이론적 근거: Inconel 600은 습식 부식보다는 열용으로 개발되었습니다. 크롬 함량은 1093C(2000F)까지 반복적인 열 순환을 견디는 보호용 Cr2O3 스케일을 형성하며, 높은 니켈 함량은 공급업체가 설명하는 염화물-이온 응력-부식 균열에 대한 가상 내성을 제공합니다. 이러한 조합으로 인해 이 합금은 용광로 부품, 질화 레토르트, 촉매 재생기 및 원자력 증기 발생기 배관의 표준 재료가 되었으며, 나중에 내산성보다 고순도 및 낮은 염화물 균열 위험이 더 중요한 화학 공장 업무에 사용되었습니다. 밀 형태와 개별 표준은 당사에 명시되어 있습니다.인코넬 600 전체 가이드페이지, 파이프가 아래로 덮여 있음인코넬 600 파이프그리고인코넬 600 파이프의 특성 및 용도, 그리고 그 아래의 플랜지인코넬 600 플랜지 가이드.

모넬 400(UNS N04400)이란 무엇입니까?

Monel 400은 최소 63% 니켈과 28-34% 구리를 함유한 니켈{1}}구리 합금으로 UNS N04400, Werkstoff 2.4360 및 EN NiCu30Fe로 표준화되었습니다. 크롬이 전혀 포함되지 않은 단상-면중심 입방체 고용체이며, 열처리가 아닌 냉간 가공으로 강화됩니다.

이론적 근거: 크롬이 없다는 것은 Monel 400에 대한 정의적인 공학적 사실입니다. 이는 크롬 산화물 필름에 의존하지 않기 때문에 부동태 합금 - 흐르는 바닷물, 퇴적물 아래의 염화물 및 불화수소산과 같은 환원산 -을 파괴하는 환경에서 정확하게 성능을 발휘하지만 질산이나 뜨거운 공기와 같은 강력한 산화 매체에서는 방어력이 없습니다. 구리 함유량으로 인해 불화수소산의 탁월한 소재가 되며, 니켈 함유량으로 인해 가성소다에 대한 저항성과 염화물 SCC에 대한 내성이 부여됩니다. 성적 데이터는 다음에서 수집됩니다.모넬 400의 특성 및 구성페이지, 애플리케이션이 있는Monel 400 합금의 응용 및 장점.

Inconel 600과 Monel 400의 화학 성분은 어떻게 다릅니까?

Inconel 600은 철이 포함된 니켈-크롬 합금이고, Monel 400은 크롬이 포함되지 않은 니켈{3}}구리 합금입니다. 주요 합금 파트너인 - 크롬과 구리의 단일 구조적 차이 -는 이 가이드의 나머지 부분에서 논의되는 거의 모든 성능 차이를 설명합니다.

크롬은 표면 현상인 패시베이션을 유발합니다. 이는 산화 화학물질과 고온-스케일링에 대한 저항성을 구입하며 화학 환원에는 아무런 영향을 미치지 않습니다. 구리는 환원 및 중성 환경, 특히 불화수소산 및 흐르는 해수에서 안정성을 촉진하며 산화 조건에서는 어떠한 보호도 제공하지 않습니다. 또한 두 합금 모두 용접 및 고온 서비스에서 결정립 경계의 탄화물 석출을 제한하기 위해 의도적으로 탄소를 - 0.15 Inconel 600에서 최대 % 및 Monel에서 최대 0.30 % 400 - 캡핑한다는 점에 유의하세요.

표 2 - 화학 성분, 중량 백분율(ASTM 제한)

가성소다(NaOH) 서비스를 위해 어떤 합금을 선택해야 합니까?

Monel 400은 매우 낮은 일반 부식 속도와 낮은 가성 응력-부식 균열 위험을 결합하기 때문에 공정 공장이 일반적으로 작동하는 범위에 걸쳐 가성소다 및 가성 칼륨 서비스에 대해 둘 중 더 좋습니다. 인코넬 600은 합법적인 부식성 물질이며 알칼리 산업에서 널리 사용되지만 무시하기보다는 응력 제어를 통해 관리해야 하는 문서화된 부식성{4}}균열 위험을 수반합니다.

이론적 근거: 가성에서 두 합금의 일반적인 부식 거동은 매우 유사하여 거의 상호 교환이 가능합니다. 23% NaOH 및 평균 온도 104C의 공장 테스트에서 측정된 속도는 Nickel 200의 경우 0.004mm/y, Monel 400의 경우 0.005mm/y, Inconel의 경우 0.004mm/y였습니다. 600 - 테스트 정확도보다 훨씬 낮은 차이입니다. 그들을 구분하는 것은 균열입니다. 가성 취화라고도 불리는 가성 SCC는 금속 손실이 거의 없이 갑작스러운 입계 또는 입계 파괴를 일으키므로 부식 허용량 계산에 보이지 않으며 실제로 가성 장비의 작동을 중단시키는 고장 모드입니다.

표 3 - 가성소다 부식률: Inconel 600 대 Monel 400 대 Nickel 200

출처: 알칼리성 지침에 따라 게시된 부식-에 따라 수집된 가성소다의 니켈 개발 연구소(Nickel Development Institute) 공장 및 실험실 테스트 데이터. 1mpy=0.0254mm/y. 값은 참고용이며 사양을 지정하기 전에 실제 주류 화학 성분과 비교하여 확인해야 합니다.

가성 응력-부식 균열이란 무엇이며 어떤 합금 균열이 먼저 발생합니까?

인코넬 600은 두 합금 중 가성 SCC 위험이 더 높습니다. Monel 400은 대부분의 공장 조건에서 부식성 균열에 저항하며 온도 상승과 결합된 비정상적으로 높은 응력에서만 취약해집니다.

가성 균열에는 세 가지 - 농축 알칼리, 인장 응력 및 충분한 온도가 동시에 필요합니다. 인코넬 600은 공기가 있는 상태에서 약 300°C 이상의 온도에서 50% 부식성 물질에서 균열이 발생하고 테스트 조건에서 315°C에서 탈기된 10% NaOH에서 균열이 발생하는 것으로 나타났습니다. 실험실 연구에서는 균열 민감도가 농도 자체보다는 전기화학적 전위와 연관되어 있으며 자연 부식 전위보다 최대 약 200mV 더 긍정적인 것으로 나타났습니다.

무산소 조건은 균열을 실질적으로 억제합니다. 이는 동일한 합금이 하나의 가성 회로에서 수십 년 동안 작동하고 다른 부식 회로에서는 몇 달 내에 균열이 발생할 수 있는 이유입니다. Monel 400은 니켈 200의 부식성 성능에 접근하며, 참조 지침에 따르면 고온에서 매우 높은 응력 하에서만 부식성 균열이 발생할 수 있습니다.

가성 SCC를 제어하는 ​​것은 합금을 변경하는 것보다 저렴합니다. 잔류 용접 응력은 세 가지 입력 요소 중 하나이기 때문에 제작된 조인트에 대한 응력 완화 열처리를 통해{1}} Inconel 600을 부식성 회로에 사용할 수 있으며, - 동일한 처리를 통해 Monel 400 또는 스테인리스강 시스템의 사용 수명이 향상됩니다. 응력 완화를 의도적으로 지정하고 제작 범위에서 명시적으로 명시하십시오.

대신 니켈 200이나 201을 선택해야 하는 경우는 언제입니까?

부식성 용액에 염소산염이나 차아염소산염 오염이 포함되어 있을 때, 고온에서 농도가 대략 70%를 초과할 때, 또는 작업이 무수 또는 용융 부식성일 때마다 상업적으로 순수한 니켈 200 또는 201을 선택하십시오. 니켈 200 및 201은 용융 상태까지 모든 농도의 가성소다를 처리합니다.

염소산염은 산화제이며 산화제는 Monel 400과 Inconel 600 모두의 보호막을 파괴합니다. 게시된 데이터는 뚜렷합니다. 73-96% 가성 증발액에 0.30% 염소산나트륨을 첨가하면 니켈 200이 0.038mm/y에서 6.60mm/y로 이동하고 Inconel 600이 0.038mm/y로 이동했습니다. 0.056mm/y ~ 9.65mm/y - 미량 오염 물질로 인해 발생하는 두 자릿수의 변동입니다.

염소산염은 염소{0}}알칼리 공정의 일반적인 부산물이기 때문에 염소산염 한도를 명시하지 않은 가성 증발기 사양은 두 합금 중 원래 구매하려고 했던 것이 무엇이든 불완전한 사양입니다. 우리의니켈 200그리고 니켈 200 적용페이지에서는 상업적으로 순수한 니켈 대체품을 더 자세히 다루고 있습니다.

해양 및 해수 서비스에 어떤 합금이 더 좋습니까?

Monel 400은 둘 중 더 나은 해양 물질이며 가성 비교에서 제시하는 것보다 더 넓은 마진으로 더 나은 해양 물질입니다. 흐르는 바닷물에서 일반적인 부식 속도는 Inconel 600의 경우 약 0.05-0.13mm/y(2-5mpy)인 것에 비해 0.025mm/y(1mpy) 미만이며, 느리게 움직이거나 오염된 조건에서 구멍 및 틈새 공격에 훨씬 더 안정적으로 저항합니다.

근거: Inconel 600과 같은 스테인레스강과 크롬{0}}함유 합금은 부동태 피막으로 스스로를 보호하며 해당 피막은 해수에 취약합니다. 염화물 이온은 국부적으로 공격하고 개스킷, 따개비 또는 슬러지 퇴적물 아래에서 산소가 소비되는 경우 필름은 자체적으로 복구할 수 없으므로 공격이 집중됩니다. Monel 400은 필름에 의존하지 않습니다. 니켈-구리 매트릭스는 해수에서 열역학적으로 안정적이므로 국지적으로 산소를 제거해도 약점이 생기지 않습니다.

이것이 바로 Monel 400이 프로펠러 샤프트, 해수 밸브 트림, 펌프 임펠러 및 조수대 패스너에서 수십 년 동안 사용되어 왔으며 합금이 해양 벤치마크로 명성을 얻은 이유입니다. 더 넓은 자료 후보 목록을 보려면 다음을 참조하세요.해수 배관에 사용할 합금은 무엇입니까?그리고 우리의해양 공학다음과 같은 비용 중심 대안도 다루는{0}}허브해수 담수화용 슈퍼 듀플렉스 S32750.

표 4 - 해수 성능: Monel 400 대 Inconel 600(316L 참조)

해수에서의 일반적인 부식률만을 기준으로 선택하지 마십시오. 균일한-비율표에서는 두 합금 모두 허용 가능한 것으로 보이며 스테인리스강도 허용되는 경우가 많습니다. 해수 배관에서 실제로 발생하는 파손은 플랜지 아래의 국부적인 - 틈 공격, 파울링 아래의 구멍 및 침식-고속-굴곡에서의 부식-이므로 사양에서는 합금 등급뿐만 아니라 형상과 속도도 다루어야 합니다.

Inconel 600과 Monel 400은 기계적 및 물리적 특성을 어떻게 비교합니까?

인코넬 600은 어닐링된 상태에서 두 소재 중 더 강하고 단단하며 온도에서도 이러한 장점을 훨씬 더 잘 유지합니다. Monel 400은 실온에서 더 부드럽고 덜 강하지만 열 전도성이 더 높기 때문에 해수 및 부식성 작업의 열 전달 장비에 더 나은 선택이 됩니다.{3}}

두 합금 모두 고용강화되었으며 석출경화-될 수 없으므로 상온 특성은 동일하지 않더라도 유사합니다.- 온도에 따라 차이가 나타납니다. Inconel 600의 크롬{6} 함유 매트릭스는 고온에서도 강도를 유지하므로 용광로 및 원자력 응용 분야에 등장한 반면, Monel 400은 온도가 상승함에 따라 강도를 잃고 궁극적으로 크리프가 아닌 산화에 의해 제한됩니다. 열 전도성은 반대 방향으로 절단됩니다. Monel 400은 100°C에서 Inconel 600보다 약 47% 더 많은 열을 전도하며 이는 열 교환기의 표면적이 더 작다는 것을 의미합니다.

표 5 - 기계적 특성, 어닐링 조건(일반 및 지정된 최소값)

Inconel 600과 Monel 400의 온도 한계는 무엇입니까?

인코넬 600은 공기 중에서 1093C(2000F)까지 사용할 수 있으며 대략 816C(1500F)까지 구조적 하중을 견딜 수 있습니다. Monel 400은 지속적인 공기 서비스에서 약 480C(900F)로 제한되며 대략 540C(1000F) 이상에서 급속 산화 설정이 이루어집니다. 그 차이는 대략 2배 정도이며, 이는 전적으로 크롬에 기인합니다.

근거: 고온-산화는 스케일 성장 문제이며, 스케일 성장에는 천천히 성장하는 접착성 산화물을 형성하는 요소가 필요합니다.- 인코넬 600에는 14-17%의 크롬이 함유되어 있어 열 순환 후 보호 기능을 유지하고 회복되는 Cr2O3 층을 생성합니다. 1093C 이상에서는 CrO3 가스와 경기 침체가 가속화됨에 따라 산화물이 휘발되기 시작합니다. Monel 400에는 크롬이 없으므로 빠르게 성장하고 접착력이 떨어지는 니켈{16}}구리 산화물을 형성하여 부서지고 지속적인 금속 손실을 허용합니다. 이것이 바로 Monel 400이 극저온에서 탁월한 이유입니다. - 부서지기 쉬운 필름이 없고 -100C 이상에서도 연성을 유지합니다.

표 6 - 온도 제한 및 서비스 범위

산 및 기타 부식성 매체에서 어떤 합금이 더 나은 성능을 발휘합니까?

Monel 400은 산 환원에서 승리하고 Inconel 600은 산 산화에서 승리합니다. 일반적인 대답은 없습니다. 두 합금을 권장하기 전에 농도, 온도, 통기 및 염화물 함량과 함께 산의 이름을 지정해야 합니다.

산화성 산은 산화 크롬 피막을 그대로 유지하는 전자를 공급하므로 Inconel 600에 적합합니다. 환원성 산은 이를 제거하므로 부동태 피막은 안정화될 수 없으며 합금은 Monel 400의 구리가 그 자리를 차지하는 매트릭스 -의 고유 내식성에 의존해야 합니다. 공정 흐름은 흐름도에 따라 특성을 변경하기 때문에 실제로 구별이 중요합니다. 탈기된 산 공급물은 환원 매체로 작용하는 반면, 공기 살포 후 또는 산화제 접촉 후 동일한 산은 산화 매체로 작용합니다. 선택은 금속 표면의 화학적 성질을 따라야 합니다. 전체 매체-별-매체 선별 방법은 다음을 참조하세요.산 종류에 따른 화학공장용 니켈합금관 선정.

표 7 - 매체별 부식 거동(게시된 경우 비율을 나타냄)

속도 값은 공개된 니켈{0}}합금 부식 데이터(1 mpy=0.0254 mm/y)에서 수집한 대표적인 수치입니다. 실제 비율은 농도, 온도, 통기, 속도 및 미량 오염물질에 따라 달라집니다. 이 테이블을 프로젝트-특정 테스트를 대체하는 것이 아니라 선별 도구로 취급하세요.

두 합금은 고온 산화 및 침탄에서 어떻게 작용합니까?-

인코넬 600은 용광로 재료로 사용할 수 있을 만큼 산화 및 침탄에 대한 저항력이 뛰어납니다. Monel 400은 고온 산화 또는 침탄 분위기에서 전혀 사용해서는 안됩니다. 이는 두 합금 사이의 가장 명확한 단일 구분선입니다.

이론적 근거: 침탄은 표면 경도를 높이고 재료를 부서지게 하며 결국 연성을 파괴하는 탄소의 내부 확산입니다. 이는 가스 내 탄소 활동에 의해 구동되며 탄소 수송을 차단하는 안정적인 표면 산화물에 의해 저항됩니다. Inconel 600에는 이러한 산화물이 있고 Monel 400에는 없습니다. 수소와 2% 메탄 침탄 테스트에서 Inconel 600은 100시간 동안 925C에서 2.66mg/cm2, 1095C에서 12.30mg/cm2 증가했으며, 이는 관리 가능한 속도입니다. 또한 Inconel 600의 약점은 황입니다. 강한 황을 함유한 가스에서 고온에서는 황화되며, 대신에 더 높은 함량의-크롬 합금을 고려해야 합니다.

Inconel 600과 Monel 400은 어떻게 용접되며 어떤 용가재가 적용됩니까?

두 합금 모두 GTAW, SMAW 및 GMAW 공정으로 쉽게 용접되지만 각각 고유한 니켈-기본 용가재가 필요합니다. Inconel 600에는 ERNiCr-3 노출 와이어 또는 ENiCrFe-3 피복 전극을 사용하고, Monel 400에는 ERNiCu-7 노출 와이어 또는 ENiCu-7 피복 전극을 사용하십시오. 절대로 강철 필러로 합금을 용접하지 마십시오.

필러를 모재 금속에 맞추면 적절한 연성 및 내식성을 갖고 응고되는 범위 내에서 용접 풀의 화학적 성질이 유지됩니다. 두 가지 실패 모드가 작업장 실수를 지배합니다. 첫째, 황 및 납 오염: 두 합금 모두 이러한 원소에 민감하며 황- 함유 마킹 크레용, 절삭유 및 기름진 작업용 걸레가 일반적인 원인입니다. 둘째, Monel 400 용접의 철 희석은 침전물을 응고 거동이 더 나쁜 니켈{5}}구리-철 조성 쪽으로 밀어냅니다. 두 위험 모두 특수 소모품보다는 세척 및 희석 제어를 통해 관리됩니다. 더 넓은 니켈 합금 제품군에 대한 절차-수준 세부 정보는 당사에서 확인할 수 있습니다.인코넬 625 용접 가이드그리고하스텔로이 C276 용접 가이드.

표 8 - 용접 및 제작 비교

Inconel 600과 Monel 400의 가격은 얼마이며, 프리미엄을 어떻게 정당화해야 합니까?

두 합금은 동일한 상용 밴드에 속해 있으며 어느 쪽도 확실히 저렴하지 않습니다. 플레이트 및 시트의 2026년 중반 범위는 대략 Inconel 600의 경우 USD 25-38/kg, Monel 400의 경우 USD 28-60/kg이며, 막대 및 무거운 섹션의 가격은 더 높고 지역 배송 가격은 다시 더 높습니다. 가격면에서 선택하지 마십시오.

근거: 예산 책정에 있어 이유가 중요하기 때문에 가격이 거의 같은 이유를 이해하는 것이 좋습니다. 니켈은 중량 기준으로 Inconel 600의 약 72%, Monel 400의 약 63-65%를 차지하므로 원자재 부담은 비슷합니다. - Monel 400은 낮은 니켈 함량을 약 30%의 구리로 상쇄하고 두 금속은 톤당 기준으로 서로 2배 정도 거래되는 경우가 많습니다.- 니켈 하나만으로도 니켈 합금 원자재 비용의 55{14}}70%를 차지하므로 LME 니켈 가격이 움직일 때 두 등급 모두 함께 움직입니다. 엔지니어링 결과는 합금 선택이 부식 및 제조 논리에 따라 이루어져야 하며, 비용 절감 대화는 스테인리스강이나 슈퍼 듀플렉스에 대한 대체에 관한 것이지 둘 사이가 아닌 것에 관한 것이어야 한다는 것입니다.

표 9 - 2026년 비용 비교(인용이 아닌 예산 참조)

각 합금에는 어떤 ASTM, ASME 및 동등한 표준이 적용됩니까?

Inconel 600과 Monel 400은 평행하지만 완전히 별개의 표준 시리즈를 사용합니다. 인코넬 600은 ASTM B166, B167, B168, B516, B517, B564 및 B366의 적용을 받습니다. Monel 400은 ASTM B127, B163, B164, B165, B474, B730, B564 및 B366의 적용을 받습니다. 둘 다 ASME에서 SB 접두어로 인식되며 용접 자격을 위한 고유한 P{20}}번호를 갖습니다.

잘못된 제품-형태 표준을 지정하는 것은 배송 거부의 가장 일반적인 원인 중 하나입니다. 동일한 합금의 형태마다 최소 기계적 특성이 다르기 때문입니다. ASTM B163으로 주문한 Monel 400 심리스 열교환기 튜브는 B165로 주문한 Monel 400 파이프와 동일한 요구사항을 충족하지 않습니다. 둘 다 UNS N04400이고 둘 다 동일한 공장에서 도착할 수 있습니다. 항상 합금, UNS 번호, 제품 형태 및 표준을 함께 명시하십시오.

표 10 - 제품 형태 및 적용 표준

표 11 - 동등 및 상호 참조 지정-

부식성 및 해양 서비스에서 각 합금의 일반적인 용도는 무엇입니까?

Monel 400은 가성 증발, 해수 처리 및 불산 알킬화 서비스에 사용되는 반면, Inconel 600은 용광로 및 열처리 하드웨어, 고순도 및 핵 증기 시스템, 산화되거나 염화물 분해가 필요하지 않은 화학 공정에 사용됩니다.

응용 프로그램은 메커니즘을 따릅니다. 식물이 알칼리 및 염수를 처리하는 경우 재료는 부동태 피막 없이 생존해야 하므로 니켈-구리 합금입니다. 공장에서 열을 발생시키거나, 산화 화학물질을 처리하거나, 고순도 증기 사이클을 운영하는 경우 재료는 안정적인 산화물을 유지해야 하므로 니켈-크롬 합금입니다. 이 프레이밍의 실질적인 가치는 조달 엔지니어가 두 가지 중 프로세스 라이센스 제공자가 지정할 가능성이 있는 것을 예측하고 이에 따라 어떤 예비 부품과 어떤 필러 금속을 비축해야 하는지 예측할 수 있다는 것입니다. 가장 일반적으로 주문되는 품목에 대한 제품-양식 페이지는 다음과 같습니다.모넬 400 파이프, 모넬 400 시트 및 플레이트, 모넬 400 환봉그리고ASTM B564 Monel 400 플랜지.

표 12 - 산업 및 업무별 애플리케이션 매핑

Inconel 600과 Monel 400 선택 결정을 7단계로 어떻게 진행합니까?

공정 화학으로 시작하여 재료 검증으로 끝나는 7{0}}단계 절차로 선택을 실행합니다. 단계는 의도적으로 순서가 지정됩니다. 처음 세 개는 물리적으로 잘못된 합금을 제거하고, 다음 세 개는 제조 및 시스템 제약에 대해 살아남은 후보를 테스트하고, 마지막 단계는 조달 및 건설 중 결정을 보호합니다.

잘못된 합금으로 인한 대부분의 재료 파손은 전혀 합금 파손이 아닙니다. 그것은 사양 실패- 기록되지 않은 염소산염 한계, 나열되지 않은-증기 온도, 일정을 절약하기 위해 삭제된 스트레스-완화 요구 사항입니다. 변경 비용이 전혀 들지 않는 구매 주문이 취소되기 전에 짧고 체계적인 절차를 통해 누락된 부분을 찾아냅니다.

7단계 순서

1. 합금군 -이 아닌 스트림 화학을 정의합니다.실제 서비스 매체를 숫자로 기록하십시오. NaOH 또는 KOH 농도(wt%), 염화물 함량(ppm), 염소산염 함량(ppm), 용존 산소, pH 및 흐름이 산화되는지 아니면 환원되는지 여부. 염화물과 염소산염은 알칼리 농도만으로 이루어진 선택을 가장 자주 뒤집는 두 가지 오염물질입니다.
2. 전체 온도 범위 수정 -정상-상태, 장애, 대기, 스팀-제거 및 청소-주기 온도를 기록합니다. 가성 응력-부식 균열은 온도와 잔류 응력에 의해 발생하므로 차갑게 작동하지만 150C에서 증기 세척-한 장치는 여전히 균열이 발생할 수 있습니다.
3. 허용 가능한 부식 허용량 설정 -설계 부식률 - 0.1mm/y(약 4mpy)가 공정 장비를 포함하는 압력-에 대한 일반적인 상한선입니다-. 그런 다음 게시된 ISO-부식 데이터를 기준으로 두 합금을 모두 검사합니다. 두 합금 모두 대부분의 부식성 및 해수 작업에서 이 심사를 통과합니다. 소수의 경우 실패할 경우 자격을 박탈하기 위한 화면이 존재합니다.
4. 일반적인 부식과 별도로 균열 위험을 평가합니다. -가성 SCC와 염화물 SCC는 이 두 합금의 등급을 일반 부식과 다르게 평가합니다. 부식성에서는 Monel 400이 균열 위험이 더 낮습니다. 염화물-함유수와 고순도-탈기 증기에서는 Inconel 600이 더 강력한 성능을 발휘합니다. 가장 느리게 얇아지고 균열이 가장 오래 지속되는 합금이라고 가정하지 마십시오.
5. 제작, 용접 및 응력 완화 확인 -프로젝트 지역의 용가재 가용성, 접합부가 서로 다른 용접인지 여부, 응력 완화 처리가 지정되는지 여부-를 확인하세요. 잔류 용접 응력은 가성 SCC에 대한 제어 가능한 입력이며 종종 가장 저렴한 위험 감소 효과를 제공합니다.
6. 부식 방지 요구사항-을 확인하세요. -높은-온도 강도 및 크리프 수명, 열 전달 임무를 위한 열 전도성-, 부품이 계측 장비 또는 지뢰 제거 장비 근처에 있는 경우 자기 서명, 스트림이 신맛이 나는 경우 NACE MR0175/ISO 15156 적용 범위를 확인합니다.
7. 사양 -에 대해 전달된 자료를 확인합니다.PMI(Positive Material Identification)를 통해 화학적 성질을 확인하고 올바른 제품-형태 표준과 비교하여 공장 인증서를 검토합니다. 가성 서비스의 경우 프로세스 흐름에서 찾아내기보다는 구매 사양에 염소산염 한도를 추가하세요.

이 두 합금에서 어떤 사양 실수로 인해 가장 많은 오류가 발생합니까?

피할 수 있는 실패의 대부분을 설명하는 다섯 가지 실수는 부식성 사양에서 염소산염 및 염화물 한도를 생략하고, 설계 범위에서 스팀 배출 및 세척 온도를 생략하고, 두 합금이 모두 염화물 SCC에 저항하기 때문에 가성 SCC에 대해 동등하게 저항성을 갖는다고 가정하고, 일정을 절약하기 위해 응력 완화 열처리를 생략하고, 일치하지 않는 용가재 또는 황으로 오염된- 공장 공구를 사용하여 용접하는 것입니다.

근거: 각 실수는 공통 구조를 공유하므로 - 부식 메커니즘이 의존하는 입력이 제거됩니다. 가성 SCC에는 온도, 응력 및 농축된 알칼리가 필요합니다. 염소산염 한계를 지정하면 화학적 문제가 해결되고, 응력 완화는 스트레스가 해결되고, 전체 온도 범위는 온도가 해결됩니다. 입력 중 하나를 제거하면 오류 모드가 사라집니다. 하나를 해결하지 않고 놔두면 몇 년 동안 나타나지 않을 수 있습니다. 이것이 바로 이러한 실수가 비용이 많이 들고 반복되기 쉬운 이유입니다.

부식성 및 해상 작업에 대한 구매 사양 체크리스트: 합금 등급 및 UNS 번호; 제품 형태 표준; NaOH 또는 KOH 농도(wt%); 염화물 한계(ppm); 염소산염 한계(ppm); 최대 및 스팀 배출 온도-; 부식 허용량 및 설계 비율; 스트레스 해소가 필요함; 용가재 및 용접 절차 사양; PMI 요구 사항; 스트림이 신맛이 나는 경우 NACE MR0175 적용 범위. 주문서가 아닌 문의사항에 첨부해주세요.

관련 자료 및 추가 합금 비교

아래 기사에서는 이 비교를 인접한 선택 결정으로 확장합니다. Monel 400, Inconel 600 및 인접한 니켈 합금이 각각 어디에 속하는지에 대한 전체 그림을 보려면 함께 읽으십시오.

인코넬 625 대 모넬 400- 몰리브덴- 베어링 등급이 바닷물과 산성 가스 상황을 어떻게 변화시키는지.

해수용 인코넬 625 대 Hastelloy C276- 이 두 등급보다 높은-합금 등급입니다.

인코넬 625 vs Hastelloy C276 전체 선택 가이드- 내부식성의 다음 단계 향상을 위한 완전한{1}}병렬 방법-입니다.

산성 서비스용 Hastelloy C276- Inconel 600이나 Monel 400 모두 매체에서 살아남지 못하는 경우 어디로 가야 할까요?

화학공장용 Hastelloy C276- 혼합된-산과 염화물-중부하 작업 사례입니다.

화학 장비 재료- 부식성 서비스에 사용되는 용기, 기둥 및 열교환기의 허브입니다.

해양공학자재-해수, 스플래시-구역 및 해저 선택이 한 곳에서 가능합니다.

해양 엔지니어링용 인코넬 625- 고강도 해양 옵션입니다.-

니켈 합금 FAQ 라이브러리전체 성적 범위에 걸쳐 - 빠른 답변을 제공합니다.

플레이트, 시트, 파이프, 튜브, 바, 단조품 또는 부속품의 Inconel 600(UNS N06600) 또는 Monel 400(UNS N04400)에 대한 직접 견적을 원하시면 등급, 제품 형태, 표준, 크기 및 수량을 JN Alloy 팀에 보내주시면 명시된 공장 인증서 범위와 함께 견적을 보내드리겠습니다.

자주 묻는 질문

가성소다 제조에는 인코넬 600보다 모넬 400이 더 좋은가요?

예, 대부분의 부식성 서비스에 해당됩니다. Monel 400은 23% NaOH 및 104C - 공장 테스트에서 Inconel 600의 0.004mm/y에 비해 일반 부식률 - 0.005mm/y를 나타내지만 부식성 장비를 실제로 사용할 수 없게 만드는 고장 모드인 부식성 응력-부식 균열 위험은 더 낮습니다. 고온 강도 또는 황 함유 흐름과 같은 다른 요구 사항이 균열 위험보다 더 큰 부식성 용도로만 Inconel 600을 선택한 다음 응력 완화를 지정합니다.

인코넬 600을 가성소다 서비스에 사용할 수 있나요?

예, 알칼리 산업에서 널리 사용되지만 부식성 균열에 영향을 받지 않습니다. 인코넬 600은 테스트 조건 하에서 공기 중에서 약 300°C 이상의 50% 가성 물질과 315°C에서 탈기된 10% NaOH에서 균열이 발생하는 것으로 나타났습니다. 무산소({7}}) 조건에서는 균열이 크게 억제되고 제작된 조인트의 응력 완화로 인해 위험이 더욱 줄어듭니다. Monel 400을 대체하는 드롭-이 아니라 해당 컨트롤을 사용하여 지정하세요.

Monel 400과 Inconel 600 중 어느 합금이 바닷물에 더 잘 견딥니까?

Monel 400. 흐르는 바닷물의 일반적인 부식 속도는 Inconel 600의 약 0.05-0.13mm/y(2-5mpy)에 비해 0.025mm/y(1mpy) 미만이며, 염화물이 국부적으로 분해될 수 있는 산화 크롬 필름에 의존하지 않기 때문에 느리게 움직이거나 오염된 조건에서 구멍 및 틈 공격에 훨씬 더 잘 견딥니다.

Monel 400은 응력-부식 균열에 면역인가요?

이는 뜨거운 염화물 서비스에서 304 및 316 스테인레스강을 파괴하는 균열 모드인 염화물 응력-부식 균열에 사실상 면역인 것으로 취급됩니다. 가성 균열에 영향을 받지 않습니다. 참조 지침에 따르면 Monel 400은 매우 높은 응력과 높은 온도에서 가성 균열을 겪을 수 있지만 이 임무에서는 니켈 200의 저항에 근접하고 Inconel 600보다 성능이 뛰어납니다.

Inconel 600은 염화물 응력-부식 균열에 대한 내성이 있습니까?

예. 인코넬 600은 뜨겁고 농축된 염화물 용액에서도 염화물{2}}이온 응력-부식 균열에 사실상 면역인 것으로 간주됩니다. 이러한 내성은 크롬보다는 니켈 함량이 높기 때문에 발생하며, 이는 이 합금이 원자력 증기 발생기 배관 및 고순도 수처리 시스템에 채택된 주된 이유입니다.

Monel 400의 최대 사용 온도는 얼마입니까?

연속 항공 서비스에서는 약 480C(900F)입니다. Monel 400에는 크롬이 포함되어 있지 않기 때문에 -빠르게 성장하고 접착력이 떨어지는 산화물을 형성하며 대략 540C(1000F) 이상에서 급격한 스케일링이 시작됩니다. 한계는 용융 한계가 아니라 산화 한계입니다. 합금의 용융 범위는 대략 1300-1350C입니다.

인코넬 600의 최대 사용 온도는 얼마입니까?

인코넬 600은 공기 중에서 1093C(2000F)까지 산화 및 스케일링을 방지합니다. 하중을 지탱하는 구조 서비스의 경우 실제 한계는 더 낮습니다. - 허용 응력은 표준 제품 형태에 대해 대략 816C(1500F)로 표로 표시되며 크리프는 약 650-700C 이상에서 지배적인 설계 조건이 됩니다.

Monel 400을 불산 서비스에 사용할 수 있습니까?

네, 그리고 직무에 참고자료입니다. Monel 400은 무수 HF 및 HF 증기를 포함한 모든 농도에서 끓는점까지의 불화수소산에 저항하며 부식 속도는 주변 온도에서 48% HF에서 1mpy(0.025mm/y) 미만입니다. 이것이 바로 HF 알킬화 장치가 Monel 400 용기, 배관 및 용접 오버레이를 중심으로 구축되는 이유입니다.

Inconel 600을 불산 서비스에 사용할 수 있습니까?

아니요. 인코넬 600은 보호 크롬 산화 피막이 환원성 산에서 안정적으로 유지될 수 없기 때문에 불화수소산에 의해 빠르게 공격을 받습니다. 어떤 농도에서도 HF 서비스용으로 지정해서는 안 됩니다. Monel 400을 선택하고 매우 공격적인 HF 용도의 경우 니켈{5}}몰리브덴 합금을 고려하십시오.

질산에는 어떤 합금을 사용해야 합니까?

인코넬 600. 질산은 산화성이 강하여 인코넬 600의 산화크롬 피막을 안정화시키고 우수한 내식성을 제공합니다. Monel 400은 니켈{4}}구리 매트릭스가 보호 부동태 피막을 형성할 수 없고 빠르고 균일하게 부식되기 때문에 산 산화에는 전혀 권장되지 않습니다.

Inconel 600을 용접하는 데 사용되는 용가재는 무엇입니까?

GTAW(Inconel 82로도 지정됨)용 ERNiCr-3 베어 와이어와 SMAW(Inconel 182)용 ENiCrFe{11}}3 피복 전극(각각 AWS A5.14 및 A5.11). Inconel 600은 ASME P-No. 43이며 P-No. 43와 P-No{14}}를 연결하기 위해 ERNiCr-3을 사용하여 탄소강에 용접되는 경우가 많습니다.

Monel 400을 용접하는 데 사용되는 용가재는 무엇입니까?

AWS A5.14 및 A5.11에 따른 GTAW(Monel 60 필러)용 ERNiCu-7 베어 와이어 및 SMAW(Monel 190)용 ENiCu-7 피복 전극. Monel 400은 ASME P-No입니다.. 42. 강철 필러를 절대 사용하지 말고 강철 툴링에서 철 희석을 제어하십시오. 철 픽업이 용접 용착물을 저하시키기 때문입니다.

모넬 400은 자석인가요?

Monel 400은 모든 온도에서 본질적으로 비자성으로 처리됩니다.- 약간의 강자성 반응은 심한 냉간 작업 후나 표면에 철 오염이 흡수된 경우 가끔 측정될 수 있으므로 자기{3}}에 민감한 작업을 위한 구성 요소는 가정하기보다는 검증해야 합니다.

인코넬 600은 자성을 띠나요?

아니요. Inconel 600은 모든 조건과 일반 사용 온도에서 비자성이며 퀴리점이 주변 온도보다 훨씬 낮습니다. 이는 민감한 계측기 근처 및 자기 서명이 문제가 되는 장비에 사용됩니다.

Monel 400과 Inconel 600을 서로 용접하거나 탄소강에 용접할 수 있습니까?

예. 둘 다 Inconel 600의 경우 팽창 및 조성의 차이를 수용하는 니켈-계 필러를 사용하여 일상적으로 탄소강에 용접됩니다. Inconel 600의 경우 - ERNiCr-3, Monel 400의 경우 ERNiCu-7입니다. Monel 400을 탄소강에 용접하려면 철 희석을 제어해야 하며 니켈 중간층이 선호되는 경우가 많습니다. 두 합금 사이 또는 합금과 스테인리스강 사이의 접합의 경우, 용접 절차는 모재 절차에서 파생되기보다는 해당 조합에 대해 특별히 인증되어야 합니다.

어떤 합금이 열전도율이 더 좋나요?

Monel 400은 100℃에서 약 21.8W/m/K의 큰 차이로 - Inconel 600의 경우 14.8W/m/K로 약 47%의 이점을 제공합니다. 해수 또는 부식성을 처리하는 열-전달 장비의 경우 이러한 차이는 필요한 표면적이 적고 종종 더 작고 저렴한 교환기로 해석됩니다.

인코넬 600과 모넬 400 중 어느 것이 더 비쌉니까?

가격이 선택을 결정해서는 안 될 만큼 충분히 가깝습니다. 플레이트 및 시트의 2026년 중반 범위는 대략 Inconel 600의 경우 USD 25~38/kg, Monel 400의 경우 USD 28~60/kg입니다. 니켈이 니켈 합금 원재료 비용의 55~70%를 차지하기 때문에 두 등급 모두 LME 니켈 가격과 함께 움직입니다. 인증을 포함한 납품 비용을 비교하고 부식 및 제조 논리를 선택하십시오.

가성 흐름에 염소산염이 포함되어 있으면 어떻게 되나요?

두 합금 모두 실패하므로 사양을 니켈 200 또는 201로 확대해야 합니다. 73-96% 가성 증발액에 0.30% 염소산나트륨을 첨가하면 니켈 200의 부식 속도가 0.038mm/y에서 6.60mm/y로, 인코넬 600의 부식 속도가 0.056mm/y에서 9.65로 증가했습니다. mm/y. 염소산염은 염소-알칼리 공정의 일반적인 부산물이기 때문에{12}}염소산염 한도가 없는 가성 사양은 불완전합니다.

Inconel 600 또는 Monel 400에는 용접 후 열처리가 필요합니까?{2}}

두 합금 모두 일반적으로 부식 서비스를 위해 용접 후 열처리가 필요하지 않습니다. 그러나 잔류 용접 응력은 부식 응력-부식 균열에 대한 세 가지 입력 중 하나이기 때문에 조인트에 뜨거운 집중 부식이 나타나는 경우 응력 완화가 자주 지정됩니다. 응력 완화를 지정하는 것은 일반적으로 부식성 의무에 대해 가장 저렴한 위험 감소 방법입니다.

Inconel 600 및 Monel 400은 NACE MR0175의 신맛 서비스에 적합합니까?

적용 범위는 제한되어 있으며 특정 표준 에디션과 의도한 경도 및 열처리 조건에 대해 확인해야 합니다-. Monel 400은 NACE MR0175 신맛{4}}서비스 적용 범위가 제한되어 있으며 Inconel 600은 모든 신맛 업무에 대해 자동으로 허용되지 않습니다. NACE MR0175/ISO 15156에 대한 명시적인 준수 선언 없이 H2S-포함 서비스에 대해 두 합금을 지정해서는 안 됩니다.

모넬 400과 모넬 K-500의 차이점은 무엇입니까?

Monel K-500은 동일한 니켈-구리 제품군에 석출 경화가 가능한 알루미늄 및 티타늄이 첨가된 시효 경화 버전입니다. 이는 동일한 해수 및 부식성 내부식성을 유지하면서 Monel 400보다 훨씬 더 높은 강도와 ​​경도를 제공하며 부식보다는 강도가 중요한 요구 사항인 펌프 샤프트, 밸브 스템 및 패스너에 사용됩니다.

인코넬 600을 해수와 직접 접촉하여 사용할 수 있습니까?

조심해서 그럴 수 있습니다. Inconel 600은 흐르는 해수에서 우수한 일반 부식 성능을 제공하고 염화물 SCC에 효과적으로 면역되지만, 천천히 움직이거나 정체되거나 오염된 조건에서 Monel 400보다 틈새 부식 및 구멍이 생기기 쉽습니다.{3}} 형상이 불가피한 경우 - 플랜지 표면, 개스킷 시트, -증착 영역 아래 - Monel 400 또는 슈퍼 듀플렉스 스테인리스 스틸이 일반적으로 더 나은 선택입니다.
